[resolu] capteur ds18b20

Bonsoir,
j'ai pour projet de mettre un arduino sur mon aquarium marin afin de prendre quelques mesures et commander une carte relais.
Je réussis à lire l'heure a l'aide d'un ds1307 mais je bloque sur l'utilisation de mon capteur ds18b20
J'utilise ce programme:

#include <OneWire.h>        // pour le ds18b20
#include <LiquidCrystal.h>  // pour l'afficheur LCD

LiquidCrystal lcd(30, 31, 32, 36, 37, 38,39);

OneWire  ds(8 );  // l'entrée 8 de l'Arduino recevra
                 // les messages du ds18b20

byte i;
byte present = 0;
byte data[12];
byte addr[8];

int HighByte, LowByte, SignBit, Whole, Fract, TReading, Tc_100, FWhole;

void setup(void) {

  // initialisation de l'afficheur:
  lcd.begin(16, 2);
  lcd.clear();
  lcd.setCursor(0,0);


  // initialisation du ds18b20:
    if ( !ds.search(addr)) {
      lcd.clear();
      lcd.print("Erreur addr");
      delay(1000);
      ds.reset_search();
      return;
  }

  if ( OneWire::crc8( addr, 7) != addr[7]) {
      lcd.clear();
      lcd.print("Ereur CRC");
      delay(1000);
      return;
  }
}

void getTemp() {
  int bar;

  ds.reset();
  ds.select(addr);
  ds.write(0x44,1);

  present = ds.reset();
  ds.select(addr);
  ds.write(0xBE);

  for ( i = 0; i < 9; i++) {
    data[i] = ds.read();
  }

  LowByte = data[0];
  HighByte = data[1];
  TReading = (HighByte << 8 ) + LowByte;
  SignBit = TReading & 0x8000;  // test most sig bit

  if (SignBit) {
    TReading = -TReading;
  }
  Tc_100 = (6 * TReading) + TReading / 4;    // multiply by (100 * 0.0625) or 6.25
  Whole = Tc_100 / 100;          // separate off the whole and fractional portions
  Fract = Tc_100 % 100;
  if (Fract > 49) {
    if (SignBit) {
      --Whole;
    } else {
      ++Whole;
    }
  }

  if (SignBit) {
    bar = -1;
  } else {
    bar = 1;
  }

}

void printTemp(void) {
  lcd.clear();
  lcd.setCursor(0,0);
 // lcd.print("Temperature: ");
 //

  if (SignBit) {
     lcd.print("-");
  }
  lcd.print(Whole);
  lcd.print(" C");

  lcd.setCursor(0,1);

  if (SignBit) {
    lcd.print(273 - Whole);
    }
  else{
    lcd.print(273 + Whole);
    }

   lcd.print(" K");
}

void loop(void) {
  getTemp();
  printTemp();
  delay(1000);
}

J'ai une erreur qui s'affiche brièvement au démarrage "erreur addr" puis la température reste figée sur 0°C, 273 K
Pourriez vous me filer un petit coup de main??
MErci

Si ça peut t'aider : [Arduino] Capteur de température DS18B20 | Skyduino - Le DIY à la française

Alors lorsque je teste ce programme et que je me rend dans le serial monitor, rien ne se passe

essaye la lib jointe et ses exemples

edit : avec le fichier, c'est mieux

DallasTemperatureControl.zip (26 KB)

Mauvais cablage ?

Comment es-tu cablé ?
Revérifie le brochage

bricofoy:
essaye la lib jointe et ses exemples

edit : avec le fichier, c'est mieux

je dois un peu beubeu mais comment on ouvre un fichier.pde?

barbudor:
Mauvais cablage ?

Comment es-tu cablé ?
Revérifie le brochage

j'ai mis le fil rouge sur 5v le noir sur gnd et le data sur le pin 8 analog in. J'ai aussi mis une résistance de 4.7kohm entre le plus et le data.
Qu'appelles tu le brochage?

on le renomme en .ino, .pde c'était l'estension avec arduino O22, c'est .ino depuis la 1.0

Un DS18B20 c'est çà :

Y'a pas de fil rouge, noir ou autre couleur

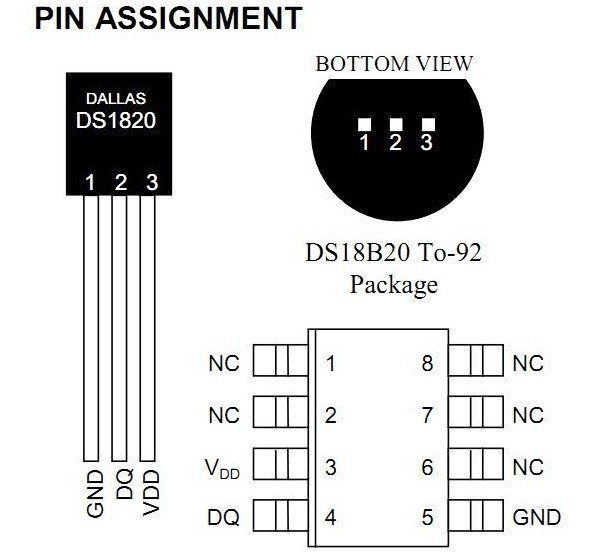

Le brochage c'est çà :

607×556 39.2 KB

Vérifie que tu ne t'es pas trompé entre GND et 5V par exemple (ouf, trop tard il est mort) ou autre bétise de cablage.

Ton DS18B20 ne répond pas donc problème ...

J'ai acheté mon ds18b20 déjà cablé dans est protégé dans un tube en inox comme cà:

bon, lorsque je teste le programme en exemple que bricofoy m'a filé, la température affichée est de 0
Dallas Temperature IC Control Library Demo
Requesting temperatures...DONE
Temperature for the device 1 (index 0) is: 0.00

Je pense a un problème de capteur, mais j'en ai essayé deux différents, les deux seraient mort?? bizarre quand même

pourtant cette lib fonctionne, j'ai fait un datalogger qui enregistre les temp sur carte SD avec. j'avais 3 18B20 raccordés dessus, ça fonctionne, dont deux en tube inox comme les tiens.

mais par contre je n'ai pas essayé de recompiler le truc avec la 1.0, peut-être que ça ne fonctionne que avec 0.22 ?

Donc erreur de doc ou de câblage dans le tube par le fabricant ?

bricofoy:
pourtant cette lib fonctionne, j'ai fait un datalogger qui enregistre les temp sur carte SD avec. j'avais 3 18B20 raccordés dessus, ça fonctionne, dont deux en tube inox comme les tiens.

mais par contre je n'ai pas essayé de recompiler le truc avec la 1.0, peut-être que ça ne fonctionne que avec 0.22 ?

Que ce soit avec la 1.0 ou la 0.22, j'ai le même problème, température a 0

Bon j'ai recommandé des nouveaux capteurs, nus ce coup ci que je cablerais moi même.

barbudor, je penche aussi pour un problème de fabrication, je ne vois pas d'autres explications
JE serais fixé d'ici une semaine, le temps de recevoir les autres capteurs.

j'avais trouvé un "scanner de bus 1Wire" qui listait tout ce qui répondait sur le bus, il te faudrait essayer un programme dans ce genre. Je crois d'ailleurs que dans les exemples de la lib que j'ai posté il y a un truc dans ce genre.
Après, pour ce que j'en ai vu, ls DS18b20 sont assez résistants, tu peux inverser data et +5 pour tester sans trop de risque de les cramer. Si ça se trouve data est sur le rouge... j'ai cherché les miens hier pour vérifier, et je ne les ai pas retrouvés

bricofoy:
j'avais trouvé un "scanner de bus 1Wire" qui listait tout ce qui répondait sur le bus, il te faudrait essayer un programme dans ce genre. Je crois d'ailleurs que dans les exemples de la lib que j'ai posté il y a un truc dans ce genre.
Après, pour ce que j'en ai vu, ls DS18b20 sont assez résistants, tu peux inverser data et +5 pour tester sans trop de risque de les cramer. Si ça se trouve data est sur le rouge... j'ai cherché les miens hier pour vérifier, et je ne les ai pas retrouvés

Ok,je teste cela ce soir et vous tiens au courant

polotche:

bricofoy:
j'avais trouvé un "scanner de bus 1Wire" qui listait tout ce qui répondait sur le bus, il te faudrait essayer un programme dans ce genre. Je crois d'ailleurs que dans les exemples de la lib que j'ai posté il y a un truc dans ce genre.
Après, pour ce que j'en ai vu, ls DS18b20 sont assez résistants, tu peux inverser data et +5 pour tester sans trop de risque de les cramer. Si ça se trouve data est sur le rouge... j'ai cherché les miens hier pour vérifier, et je ne les ai pas retrouvés

Ok,je teste cela ce soir et vous tiens au courant

Bonjour
Il serait étonnant que tes 2 sondes soient HS
Je penche plutôt pour un "pb" de cablage
si j'en crois la photo

le cable sort sur 4 conducteurs : tresse,noir,rouge,jaune
tu a cablé comment ? tresse et noir sont reliés en interne ?
les ds18b20 n'ont besoin que de 2 fils (au moins pour test)
fait un test en parasitic power avec le code dessous, je viens de tester en IDE 1.02 , 18b20 en TO92, 1920 en ibutton
tu relie tresse,noir,rouge sur GND arduino (je sais ça surprend mais c'est prevu pour ( voir datasheet ds18b20)
et jaune sur 8 arduino (j'ai testé sur 2,8,10)
bien verifier la 4.7K entre +5V et 8 arduino

#include <OneWire.h>

// OneWire DS18S20, DS18B20, DS1822 Temperature Example
//
// http://www.pjrc.com/teensy/td_libs_OneWire.html
//
// The DallasTemperature library can do all this work for you!
// http://milesburton.com/Dallas_Temperature_Control_Library

OneWire  ds(8);  // on pin 8
void setup(void) {
  Serial.begin(9600);
}

void loop(void) {
  byte i;
  byte present = 0;
  byte type_s;
  byte data[12];
  byte addr[8];
  float celsius, fahrenheit;

  if ( !ds.search(addr)) {
    Serial.println("No more addresses.");
    Serial.println();
    ds.reset_search();
    delay(250);
    return;
  }

  Serial.print("ROM =");
  for( i = 0; i < 8; i++) {
    Serial.write(' ');
    Serial.print(addr[i], HEX);
  }

  if (OneWire::crc8(addr, 7) != addr[7]) {
      Serial.println("CRC is not valid!");
      return;
  }
  Serial.println();

  // the first ROM byte indicates which chip
  switch (addr[0]) {
    case 0x10:
      Serial.println("  Chip = DS18S20");  // or old DS1820
      type_s = 1;
      break;
    case 0x28:
      Serial.println("  Chip = DS18B20");
      type_s = 0;
      break;
    case 0x22:
      Serial.println("  Chip = DS1822");
      type_s = 0;
      break;
    default:
      Serial.println("Device is not a DS18x20 family device.");
      return;
  }

  ds.reset();
  ds.select(addr);
  ds.write(0x44,1);         // start conversion, with parasite power on at the end

  delay(1000);     // maybe 750ms is enough, maybe not
  // we might do a ds.depower() here, but the reset will take care of it.

  present = ds.reset();
  ds.select(addr);
  ds.write(0xBE);         // Read Scratchpad

  Serial.print("  Data = ");
  Serial.print(present,HEX);
  Serial.print(" ");
  for ( i = 0; i < 9; i++) {           // we need 9 bytes
    data[i] = ds.read();
    Serial.print(data[i], HEX);
    Serial.print(" ");
  }
  Serial.print(" CRC=");
  Serial.print(OneWire::crc8(data, 8), HEX);
  Serial.println();

  // convert the data to actual temperature

  unsigned int raw = (data[1] << 8) | data[0];
  if (type_s) {
    raw = raw << 3; // 9 bit resolution default
    if (data[7] == 0x10) {
      // count remain gives full 12 bit resolution
      raw = (raw & 0xFFF0) + 12 - data[6];
    }
  } else {
    byte cfg = (data[4] & 0x60);
    if (cfg == 0x00) raw = raw << 3;  // 9 bit resolution, 93.75 ms
    else if (cfg == 0x20) raw = raw << 2; // 10 bit res, 187.5 ms
    else if (cfg == 0x40) raw = raw << 1; // 11 bit res, 375 ms
    // default is 12 bit resolution, 750 ms conversion time
  }
  celsius = (float)raw / 16.0;
  fahrenheit = celsius * 1.8 + 32.0;
  Serial.print("  Temperature = ");
  Serial.print(celsius);
  Serial.print(" Celsius, ");
  Serial.print(fahrenheit);
  Serial.println(" Fahrenheit");
}

Bonjour, j'ai une solution avec 3 sondes qui fonctionne, j'ai pioché du code un peu de partout et j'utilise la librairie DallasTemperature, voici le résultat (PHP + MySQL + JpGraph) :

http://37.59.122.168/ds18b20.php

#include <OneWire.h>
#include <DallasTemperature.h>
#include <SPI.h>
#include <Ethernet.h>

#define ONE_WIRE_BUS 7
#define TEMPERATURE_PRECISION 12

byte mac[] = { 0xDE, 0xAD, 0xCA, 0xFE, 0xBA, 0xBE };
byte ip[] = { 192, 168, 0, 10 };
byte server[] = { 37, 59, 122, 168 }; // IP serveur MySQL + PHP
byte gateway[] = { 192, 168, 0, 254 };
byte dns[] = { 192, 168, 0, 254  };
byte subnet[] = { 255, 255, 255, 0 };

EthernetClient client;

OneWire oneWire(ONE_WIRE_BUS);
DallasTemperature sensors(&oneWire);
DeviceAddress DS0, DS1, DS2;

void setup(void)
{
 Serial.begin(9600);
 sensors.begin();
 if (!sensors.getAddress(DS0, 0)) Serial.println("Pas d'adresse pour le capteur 0");
 if (!sensors.getAddress(DS1, 1)) Serial.println("Pas d'adresse pour le capteur 1");
 if (!sensors.getAddress(DS2, 2)) Serial.println("Pas d'adresse pour le capteur 2");
 sensors.setResolution(DS0, TEMPERATURE_PRECISION);
 sensors.setResolution(DS1, TEMPERATURE_PRECISION);
 sensors.setResolution(DS2, TEMPERATURE_PRECISION);
 Ethernet.begin(mac, ip, dns, gateway, subnet);
}

void getTemp(void)
{
 int i = 0;
 int numSensors = sensors.getDeviceCount();
 float temparray[numSensors];
 sensors.requestTemperatures();
 delay(100);
 for(i=0; i<numSensors; i++)
 {
  float temp = sensors.getTempCByIndex(i);
  temparray[i] = temp;
 }
 client.print("GET /getTemp.php?");
 for (i=0; i<numSensors; i++)
 {
  client.print("t");
  client.print(i);
  client.print("=");
  client.print(temparray[i]);
  if (i < numSensors-1)
  {
   client.print("&");
  }
  else
  {
  }
 }
 client.println(" HTTP/1.1");
 client.println("Host: 37.59.122.168");
 client.println("User-Agent: Arduino");
 client.println("Accept: text/html");
 client.println("Connection: close");
 client.println();
 delay(50);
}

void loop(void)
{
 if(client.connect(server, 80))
 {
  getTemp();
 }
 else
 {
  Serial.println("Echec de connexion. Essayez de nouveau plus tard.");
 }
 client.stop();
 delay(60000); // 1 minute
}

bricofoy:
j'avais trouvé un "scanner de bus 1Wire" qui listait tout ce qui répondait sur le bus

Bonjour bricofoy
J'ai rapidement modifié à la hussarde un des prog pour en faire un "pseudo scanner OW"
Les compos listés sont ceux que j'ai aujourd'hui disponibles sous la main
ça liste juste l'ID et calcul/verifie le CRC

petite info : la plupart des compo en 1W repondent à la lecture de rom en parasitic power, ce qui est suffisant pour les detecter, mais attention
sorti de là, un certain nombre ne sont pas fonctionnels sans alim externe .

#include <OneWire.h>


OneWire  ds(8);  // on pin 8
void setup(void) {
  Serial.begin(9600);
}

void loop(void) {
  byte i;
  byte present = 0;
   byte data[12];
  byte addr[8];

  if ( !ds.search(addr)) {
    Serial.println();
    Serial.println("END OF SCAN.");
    Serial.println();
    ds.reset_search();
    delay(2500);
    return;
  }
  Serial.println("--------------");
  Serial.print("ROM =");
  for( i = 0; i < 8; i++) {
    Serial.write(' ');
    Serial.print(addr[i], HEX);
  }

  if (OneWire::crc8(addr, 7) != addr[7]) {
      Serial.println("CRC is not valid!");
      return;
  }
  Serial.println();

  Serial.print("CHIP FAMILY ");
 Serial.print(addr[0],HEX);
  // the first ROM byte indicates which chip
  switch (addr[0]) {
    case 0x01:
      Serial.println(" DS1990");  //
            break;
            case 0x02:
      Serial.println(" DS1991");  //
            break;
    case 0x04:
      Serial.println(" DS1994");  //
            break;
    case 0x05:
      Serial.println(" DS2405");  //
            break;
            case 0x06:
      Serial.println(" DS1992");  //
            break;
            case 0x08:
      Serial.println(" DS1993");  //
            break;
    case 0x10:
      Serial.println(" DS18S20 DS1920");  // or old DS1820
            break;
            case 0x21:
      Serial.println(" DS1921");
            break;

    case 0x22:
      Serial.println(" DS1822");
            break;
            case 0x24:
      Serial.println(" DS1904");
            break;
            case 0x28:
      Serial.println(" DS18B20");
            break;

      case 0x29:
      Serial.println(" DS2408");
            break;
             case 0x41:
      Serial.println(" DS1923");
            break;
    default:
      Serial.println(" is not listed.");

      return;
  }


}

Je ne sais pas si cela change quelque chose mais je n'ai que 3 fils qui sortent du capteur.
J'essayerais quand même le code en rentrant voir si le capteur fonctionne.

Bon,
j'ai testé ton programme artouste, et j'ai dans le sérial monitor "end of scan" et c'est tout =(

polotche:
Bon,
j'ai testé ton programme artouste, et j'ai dans le sérial monitor "end of scan" et c'est tout =(

bonsoir

• rien d'autre de cablé que le DS18B20 ?
• test fait en parasitic power (noir+rouge sur gnd) ?
• verif (valeur) de la 4.7K et câblage ?
• test sur un autre pin que le 8 (adapter le programme)

par acquis de conscience , j'ai "reverifié/rechargé" le prog posté plus haut
avec 4 compos differents sur la ligne, ça retourne çà

---

ROM = 10 2F 7D BC 0 8 0 1D
CHIP FAMILY 10 DS18S20 DS1920

ROM = 28 EC FB B8 0 0 0 11
CHIP FAMILY 28 DS18B20

ROM = 5 A5 CA F 0 0 0 7B
CHIP FAMILY 5 DS2405

ROM = 5 73 CA F 0 0 0 D
CHIP FAMILY 5 DS2405

END OF SCAN.
