Bon bin je sens que ce petit FT232R va finir sur mes PCB xD

Où les as-tu acheter ?

Petit conseil pour les soudures de ce type : l'utilisation d'une pince brucelle réversible (http://fr.farnell.com/jsp/displayProduct.jsp?sku=1014363&CMP=e-8976-00001013) est souvent très utile ! ^^

« Last Edit: November 24, 2011, 04:12:34 am by B@tto » Logged


France
Offline Offline
Faraday Member
**
Karma: 55
Posts: 5405
Arduino Hacker
View Profile
WWW
 Bigger Bigger  Smaller Smaller  Reset Reset

Petit conseil pour les soudures de ce type : l'utilisation d'une pince brucelle réversible (http://fr.farnell.com/jsp/displayProduct.jsp?sku=1014363&CMP=e-8976-00001013) est souvent très utile ! ^^
Faut faire très attention avec ces pinces, à la moindre erreurs de "pincement" le composant peut faire un jolie décollage dans les airs ...
Ce genre de pince est (pour moi) bien plus pratique pour placer des composants cms : http://www.sparkfun.com/products/10602

Sinon pour acheter des FT232 il suffit d'aller chez un vendeur de composants "reconnu".
http://fr.farnell.com/ftdi/ft232rl/usb-vers-uart-cms-ssop28-232/dp/1146032
http://www.watterott.com/de/FT232RL-USB/Seriell-Umsetzer
http://search.digikey.com/fr/fr/products/FT232RL-REEL/768-1007-1-ND/1836402
http://radiospares-fr.rs-online.com/web/p/uart/0406580/
http://www.lextronic.fr/P1943-circuit-ft232rl.html
Logged

Des news, des tuto et plein de bonne chose sur http://skyduino.wordpress.com !

Ales
Online Online
Faraday Member
**
Karma: 39
Posts: 3826
Do or DIY
View Profile
 Bigger Bigger  Smaller Smaller  Reset Reset

Oui mais j'utilise celle la pour maintenir le CI en place sur la plaque (en sandwich quoi) comme ça on peut bien le placer et on a les deux mains pour souder tranquille ...

Sinon pour les founisseurs oui je connais, mais Jean-Marie précise à 3€ tout compris, j'aimerais savoir où ! Parce que radiospares,  FT232+adaptateur  t'en a pour + de 13 euros  HT sans fdp !!
« Last Edit: November 24, 2011, 07:23:38 am by B@tto » Logged


Belgique - Arlon
Offline Offline
Full Member
***
Karma: 0
Posts: 172
View Profile
 Bigger Bigger  Smaller Smaller  Reset Reset

Je ne sais pas pourquoi, mais je n'ai pas été averti par mail de la suite du topic. Je venais revoir mon dernier schéma pour remettre en service le FT232 après mes essais des autres programmateurs.

Pour mes achats, même si cela ne plaît pas à tout le monde, j'achète presque tout sur eBay.
Lorsque je cherche un composant, je prends d'abord la page de recherche approfondie. Je tape le nom ou la dénomination en anglais. Dans la rubrique "Lieu", je coche les cases "afficher uniquement les objets" et "disponibles pour - Belgique" (car je suis belge, si vous ne le saviez pas). En bas de page, pour les "critères de tri" je choisis "prix + livraison : les moins chers". Enfin, comme "nombre de résultats par page", je prends toujours 200.

Là, je commence à examiner ce qu'ebay m'a trouvé. Attention, le début de la page montre souvent les articles qui ont été placés en début de liste contre payement bien sûr. Je ne prends pas nécessairement  le moins cher. En effet, il faut toujours aller voir un peu plus loin car il n'est pas rare de trouver tel Atmega à 2,80 $ chez un marchand et vingt articles plus loin on le trouve à 3 $ pour 2 pièces chez un autre marchand.
Quand on est à peu près décidé pour l'achat, il est également utile de parcourir la boutique du vendeur car il peut avoir des articles intéressants qui pourront faire partie du colis sans frais d'envoi supplémentaire.

Maintenant que je vous ai donné mes trucs généraux, voici pour mon FT232R: je l'ai acheté chez ce marchand: http://stores.befr.ebay.be/ibmtrading?_trksid=p4340.l2563
Pour le moment, il n'en a plus mais si vous suivez mes conseils ci-dessus, vous trouverez le moins cher à 2,06 € + 0,07 € d'envoi.

Bonne chasse!
Logged

Amicalement, Jean-Marie

Belgique - Arlon
Offline Offline
Full Member
***
Karma: 0
Posts: 172
View Profile
 Bigger Bigger  Smaller Smaller  Reset Reset

J'ai oublié de préciser que la plupart du temps, mes achats proviennent de Hong Kong, de Chine ou de Thaïlande. Il faut généralement compter 2 à 3 semaines pour la livraison. Personnellement, je n'ai jamais eu de frais de douane, alors pour ce qui vient des USA, une fois sur deux, je dois payer 10 € de forfait de douane, quel que soit le montant de l'achat. Conclusion, je n'achète plus jamais rien aux USA.
A noter que Futurlec.com a souvent des prix compétitifs et la marchandise est envoyée d'Asie et non des USA.
Mais la question des douanes est peut-être particulière à la Belgique. Je ne sais pas à quelle sauce les français se font bouffer par leurs douaniers.
Logged

Amicalement, Jean-Marie

Ales
Online Online
Faraday Member
**
Karma: 39
Posts: 3826
Do or DIY
View Profile
 Bigger Bigger  Smaller Smaller  Reset Reset

Pour des petits paquets les douanes s'embête rarement ... après c'est un peu plus problématique pour des choses plus grosses, personnellement jamais eu de problème après plusieurs commandes. La seul fois où j'en ai eu c'est quand j'ai commandé sur amazon un dock iphone en Grande-Bretagne, la j'ai eu les frais de douanes (comme ils ne sont pas dans l'espace schengen ...).
Logged


France
Offline Offline
Faraday Member
**
Karma: 55
Posts: 5405
Arduino Hacker
View Profile
WWW
 Bigger Bigger  Smaller Smaller  Reset Reset

J'ai oublié de préciser que la plupart du temps, mes achats proviennent de Hong Kong, de Chine ou de Thaïlande. Il faut généralement compter 2 à 3 semaines pour la livraison. Personnellement, je n'ai jamais eu de frais de douane, alors pour ce qui vient des USA, une fois sur deux, je dois payer 10 € de forfait de douane, quel que soit le montant de l'achat. Conclusion, je n'achète plus jamais rien aux USA.
Pour le matos en provenance d'Honk Kong je commande que chez seeedstudio, pour les USA j'achète chez sparkfun et je fait toujours un mail pour qu'il "sur-emballe" leur boite rouge trop reconnaissable ... avant il faisait aussi l'envoi en "cadeau" qui contourné souvent la douane mais ça ne marche plus smiley-small

A noter que Futurlec.com a souvent des prix compétitifs et la marchandise est envoyée d'Asie et non des USA.
J'ai jamais commandé sur futurlec ... j'ai toujours eu un peu peur de ce site (même chose pour ebay ...) c'est fiable comme site ?

Mais la question des douanes est peut-être particulière à la Belgique. Je ne sais pas à quelle sauce les français se font bouffer par leurs douaniers.
Politique douanière Française : taxé ! taxé ! taxé ! taxééééééé !
Logged

Des news, des tuto et plein de bonne chose sur http://skyduino.wordpress.com !

Belgique - Arlon
Offline Offline
Full Member
***
Karma: 0
Posts: 172
View Profile
 Bigger Bigger  Smaller Smaller  Reset Reset

Hello Skywodd,

Quote
J'ai jamais commandé sur futurlec ... j'ai toujours eu un peu peur de ce site (même chose pour ebay ...) c'est fiable comme site ?

Je n'ai encore commandé qu'une fois chez Futurlec, il y a un peu plus d'un mois. Je n'ai eu aucun problème. Leurs prix sont souvent avantageux. Jusqu'à 29 $, les frais d'envoi sont de 4 $. Comme je l'ai dit, le matériel est envoyé d'Asie. Donc il faut compter 2 à 3 semaines pour l'avoir.J'avais une commande de 28,9 $ et je n'ai pas eu de frais de douane, comme pour tout ce que je commande sur eBay. Mais je n'ai jamais non plus de grosses commandes et de grosses factures. C'est souvent en-dessous de 10 $. Alors les douanes laissent passer.

Pour eBay, j'ai déjà fait 199 commandes. Je n'ai eu qu'un seul problème. C'était à ma toute première commande. En plus, c'était un particulier en Belgique ! L'objet n'a jamais été livré et le vendeur n'a jamais répondu à mes demandes. Peut-être était-il mort ? En tout cas, J'ai été remboursé par Paypal. Depuis, je n'ai jamais eu un seul souci. Une fois, j'avais commandé un lecteur de carte SD. Il ne fonctionnait pas. Le vendeur m'a demandé de le renvoyer. Je lui ai dit que cela ne valait pas la peine car le prix de la réexpédition à Hong Kong dépassait le prix de l'objet. Là-dessus, il m'en a renvoyé deux gratuitement !
Logged

Amicalement, Jean-Marie

France
Offline Offline
Faraday Member
**
Karma: 55
Posts: 5405
Arduino Hacker
View Profile
WWW
 Bigger Bigger  Smaller Smaller  Reset Reset

Hello Jean-Marie,

Je n'ai encore commandé qu'une fois chez Futurlec, il y a un peu plus d'un mois. Je n'ai eu aucun problème. Leurs prix sont souvent avantageux. Jusqu'à 29 $, les frais d'envoi sont de 4 $. Comme je l'ai dit, le matériel est envoyé d'Asie. Donc il faut compter 2 à 3 semaines pour l'avoir.J'avais une commande de 28,9 $ et je n'ai pas eu de frais de douane, comme pour tout ce que je commande sur eBay. Mais je n'ai jamais non plus de grosses commandes et de grosses factures. C'est souvent en-dessous de 10 $. Alors les douanes laissent passer.
ça fait quelque temps que je regarde cette carte, je vais peut être me laisser tenter ...

Pour eBay, j'ai déjà fait 199 commandes. Je n'ai eu qu'un seul problème. C'était à ma toute première commande. En plus, c'était un particulier en Belgique ! L'objet n'a jamais été livré et le vendeur n'a jamais répondu à mes demandes. Peut-être était-il mort ? En tout cas, J'ai été remboursé par Paypal. Depuis, je n'ai jamais eu un seul souci. Une fois, j'avais commandé un lecteur de carte SD. Il ne fonctionnait pas. Le vendeur m'a demandé de le renvoyer. Je lui ai dit que cela ne valait pas la peine car le prix de la réexpédition à Hong Kong dépassait le prix de l'objet. Là-dessus, il m'en a renvoyé deux gratuitement !
smiley-eek c'est peut être pas si mal ebay finalement ... mais je me suis toujours demandé ... comment paypal gagne de l'argent ? Il doivent bien prendre un petit pourcentage ?
Logged

Des news, des tuto et plein de bonne chose sur http://skyduino.wordpress.com !

Belgique - Arlon
Offline Offline
Full Member
***
Karma: 0
Posts: 172
View Profile
 Bigger Bigger  Smaller Smaller  Reset Reset

ça fait quelque temps que je regarde cette carte, je vais peut être me laisser tenter ...
Whaou !!!  Superbe carte. La difficulté, c'est qu'il faut se taper la documentation d'un nouveau µC, et pas des moindres.
De mon côté, je reluque avec intérêt vers ce projet qui semble sur le point d'aboutir. Peut-être une excellente occasion d'aborder Linux: http://www.raspberrypi.org/



Quote
smiley-eek c'est peut être pas si mal ebay finalement ... mais je me suis toujours demandé ... comment paypal gagne de l'argent ? Il doivent bien prendre un petit pourcentage ?
Le vendeur paye un petit pourcentage à Paypal. En échange, il est sûr de recevoir l'argent de l'acheteur. Par ailleurs, Paypal offre une "relative" garantie à l'acheteur. Mais je crois que les vendeurs asiatiques craignent beaucoup les mauvaises évaluations sur eBay. Donc ils font ce qu'ils peuvent pour avoir une note 100% positive.
Logged

Amicalement, Jean-Marie

France
Offline Offline
Faraday Member
**
Karma: 55
Posts: 5405
Arduino Hacker
View Profile
WWW
 Bigger Bigger  Smaller Smaller  Reset Reset

Whaou !!!  Superbe carte. La difficulté, c'est qu'il faut se taper la documentation d'un nouveau µC, et pas des moindres.
Je triche un peu, je code déjà sur plateforme ARM-cortex M3 smiley-kitty

De mon côté, je reluque avec intérêt vers ce projet qui semble sur le point d'aboutir. Peut-être une excellente occasion d'aborder Linux: http://www.raspberrypi.org/
Moi aussi ^^ le circuit final de la version "ligth" est sur le point d'être achevé apparemment.
Perso j’attends la version amélioré à 10$ de plus (normalement 25$ la ligth et 35$ la v2, sauf changement de prix durant la phase de production) pour me faire un cluster de serveur à bas coût.

Le vendeur paye un petit pourcentage à Paypal. En échange, il est sûr de recevoir l'argent de l'acheteur. Par ailleurs, Paypal offre une "relative" garantie à l'acheteur. Mais je crois que les vendeurs asiatiques craignent beaucoup les mauvaises évaluations sur eBay. Donc ils font ce qu'ils peuvent pour avoir une note 100% positive.
ok, c'est donc coté vendeur, du coup j'avais vu plein de truc intéressant pas chère que je vais peut être m'offrir smiley-kitty
Logged

Des news, des tuto et plein de bonne chose sur http://skyduino.wordpress.com !

Belgique - Arlon
Offline Offline
Full Member
***
Karma: 0
Posts: 172
View Profile
 Bigger Bigger  Smaller Smaller  Reset Reset

Hello la compagnie,

Après les divers essais de programmateurs, je voulais remettre en place le FT232 avec toutes ses connexions, à la fois pour la programmation dans l'Ide et pour la programmation BitBang. Je voulais donc reflasher le Bootloader Arduino.

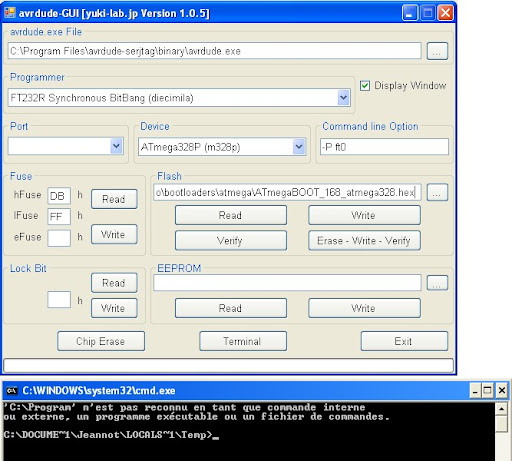

A l'aide d'avrdude-GUI yuki-lab, je commence par modifier les fuses en DB (hfuse) et FF (lfuse)  ==> pas de problème.

Je veux alors reflasher le Bootloader et je reçois un message d'erreur:



Ce message semble indiquer un blocage sur le répertoire "Program Files", et plus particulièrement sur l'espace entre "Program" et "Files"
Je vérifie plusieurs fois mes connexions: tout paraît normal. Je relis mon tuto à la recherche de quelque chose que j'airais oublié : je ne trouve rien.

2 heures plus tard, je fini par trouver la solution : avrdude-GUI yuki-lab n'aime pas qu'on flashe un programme lorsque la case "Display Window" est cochée, alors que cela ne dérange pas pour lire ou écrire des fuses. Dommage ... c'est toujours intéressant de voir ce qu'avrdude fait.

CONCLUSION: ne pas cocher "Display Window"
Logged

Amicalement, Jean-Marie

IDF/SO
Offline Offline
Edison Member
*
Karma: 41
Posts: 2306
View Profile
 Bigger Bigger  Smaller Smaller  Reset Reset

Programmation in situ (ISP) --> Un point que j'aimerais éclaircir.

Je part du principe que je dispose d'un programmateur USB-ISP avec le bon connecteur 6 ou 10 broches, compatible avec avrdude en ligne de commande.
Ce programmateur sert à transférer un fichier *.hex compatible avec le modèle de micro-controleur choisi.

Si la norme ISP est une vraie norme elle s'applique à tous les micro-controleurs pas seulement aux AVR.

Donc, si part ailleurs je crée le bon fichier pour un PIC, je devrais pouvoir me servir du couple avrdude/programmateur précédent pour programmer un PIC en ISP.

Parmi ceux qui ont déjà programmé des PICs, il y en a-t-il qui ont une expérience en la matière ?
Logged

Belgique - Arlon
Offline Offline
Full Member
***
Karma: 0
Posts: 172
View Profile
 Bigger Bigger  Smaller Smaller  Reset Reset

Si la norme ISP est une vraie norme elle s'applique à tous les micro-controleurs pas seulement aux AVR.

Je ne suis pas sûr du tout que ce soit une norme pour tous les µC. Si elle s'appliquait aux PIC, on lirait partout que l'AVRISP mkII, par exemple, est un programmateur pour AVR, PIC, et les autres. Je n'ai jamais vu cela nulle part.
Logged

Amicalement, Jean-Marie

France
Offline Offline
Faraday Member
**
Karma: 55
Posts: 5405
Arduino Hacker
View Profile
WWW
 Bigger Bigger  Smaller Smaller  Reset Reset

Si la norme ISP est une vraie norme elle s'applique à tous les micro-controleurs pas seulement aux AVR.
Chaque fabricants utilise un circuit différent, ISP (ou ISCP) n'est pas une norme, mais une technique de programmation "in situ".
Un programmateur d'AVR marche sur des AVR.
Un programmateur de PIC marche sur des PIC.
C'est matériel, les AVR et les PIC (et plus généralement tout les µc) ne se programme pas à la même tension, ni en utilisant la même technique, ...
