@Yopero, @fm y @JMN gracias a los tres, en cuanto se me vaya este gripazo que tengo trasteare lo que decís.
Logged

Trabajando en ...

    * Control Domotico (En montaje ...)
    http://casitadomotica.blogspot.com/


[url=https://bitbucket.org/fmalpartida

0
Offline Offline
Edison Member
*
Karma: 8
Posts: 1040
Arduino rocks
View Profile
 Bigger Bigger  Smaller Smaller  Reset Reset

Si creeis que soy un brasas decirmelo en confianza,  smiley-grin.
Si una vez que tienes la pcb terminada, porque cuando lo añades en el esquema no aparece en la placa.
Logged

Trabajando en ...

    * Control Domotico (En montaje ...)
    http://casitadomotica.blogspot.com/


[url=https://bitbucket.org/fmalpartida

Donostia
Offline Offline
God Member
*****
Karma: 3
Posts: 744
elektronikadonbosco
View Profile
WWW
 Bigger Bigger  Smaller Smaller  Reset Reset

Supongo que te refieres a que has añadido algo en el esquema y no te ha salido en la PCB el nuevo componente. Yo he solido hacer eso y suele salir. Me costo descubrir pero para que no haya problemas de sincronización tienes que estar el esquematico y el PCB abierto a la vez, así los cambios que haces en el esquema se traducen al PCB. Yo también aprendí a usarlo mirando en foros y comiéndome la cabeza. Salu2
Logged

0
Offline Offline
Edison Member
*
Karma: 8
Posts: 1040
Arduino rocks
View Profile
 Bigger Bigger  Smaller Smaller  Reset Reset

@ionhs he probado ha hacerlo teniendo la placa y el esquema abiertos pero no se actualiza al añadir componentes nuevos al esquema. Si borro la placa y la creo de nuevo si me aparece, pero claro hay que estar colocando otra vez los componentes.
Logged

Trabajando en ...

    * Control Domotico (En montaje ...)
    http://casitadomotica.blogspot.com/


[url=https://bitbucket.org/fmalpartida

Offline Offline
Jr. Member
**
Karma: 0
Posts: 89
Arduino rocks
View Profile
 Bigger Bigger  Smaller Smaller  Reset Reset

No es normal eso flico, mira que la exclamación no te tire errores. Si todo está bien sincronizado, al añadir un nuevo componente en el esquemático te aparecerá en la vista "Board" fuera de la placa, listo para situar. Mira también que esté bien conectado en el esquemático, puedes usar la herramienta del ojo para eso.

Ahora planteo yo una duda que hasta ahora no había tenido, si he hecho un plano de masa, los pads que tienen alguna patilla que va a masa aparecen así (solo está activada la vista Bottom):



¿cómo puedo hacer que el área de masa que toca la patita del pad sea mayor? En otras palabras, ¿cómo aumento esa crucecita que llega al pad? ¿cómo hago que se bañe más en masa? No me importa incluso eliminar todo lo "blanco" en esa patita smiley.

No es que me sea necesario la verdad, pero me gustaría saberlo.

Un saludo
Logged

0
Offline Offline
Edison Member
*
Karma: 8
Posts: 1040
Arduino rocks
View Profile
 Bigger Bigger  Smaller Smaller  Reset Reset

No tengo errores en la lista y tengo los dos abiertos. Voy a probar con una version de eagle en windows a ver si es esta version que estoy usando.
Logged

Trabajando en ...

    * Control Domotico (En montaje ...)
    http://casitadomotica.blogspot.com/


[url=https://bitbucket.org/fmalpartida

Offline Offline
God Member
*****
Karma: 7
Posts: 635
View Profile
WWW
 Bigger Bigger  Smaller Smaller  Reset Reset

Como tengo Mac me he tirado con el Eagle. La verdad es que lo veo un programa poco intuitivo y que hacer algunas operaciones comunes con otros software se hacen de manera diferente. Avanzo más lento de lo que esperaba pero con los tutoriales que hay por la red y unas cuantas búsquedas voy avanzando. Cuando he visto que había una línea de comandos y he tenido que usarla me ha entrado un escalofrío... Al menos la placa que estoy haciendo es bastante sencilla.

Hace tiempo que no hago ninguna placa y lo poco que hice fue con un software free que no sé si alguien habrá usado. Está para Mac, se llama Epoxy. Pero he visto que el programador ha dejado de desarrollarlo. Tampoco sé si estaba al nivel del Eagle.
Logged


Offline Offline
Edison Member
*
Karma: 23
Posts: 1375
View Profile
 Bigger Bigger  Smaller Smaller  Reset Reset

@Cheyenne: http://www.diptrace.com/

De nada smiley-grin
Logged

Mercadillo electrónico. Kit iniciación a Arduino, shield LCD a color y más cosas!

Offline Offline
God Member
*****
Karma: 7
Posts: 635
View Profile
WWW
 Bigger Bigger  Smaller Smaller  Reset Reset

Gracias chiva, tiene buena pinta pero por lo que he visto es de pago  smiley-cry y al menos por el momento lo voy a usar poco.
Logged


Madrid
Offline Offline
Sr. Member
****
Karma: 5
Posts: 481
Life isn't about finding yourself, life is about creating yourself!!
View Profile
WWW
 Bigger Bigger  Smaller Smaller  Reset Reset

@cheYenne
Si quieres algo simple para uso en casa, opensource  y sin florituras te aconsejo:

Osmond PCB (http://www.swcp.com/~jchavez/osmond.html)
McCad EDS lite (http://www.mccad.com/FREEMACSTUFF.html)
Epoxy (http://jumpifnotzero.free.fr/logitheque/epoxy_uk.html)


Teniendo mac y si quieres enviar placas a fabrica lo único que te queda es eagle, a no ser que te quieras pelear con kicad.
« Last Edit: September 20, 2012, 03:11:59 am by yOPERO » Logged

Engineering is the art of
making what you want from
things you can get.



[SOLUCIONADO]

Offline Offline
Edison Member
*
Karma: 23
Posts: 1375
View Profile
 Bigger Bigger  Smaller Smaller  Reset Reset

Es gratuito hasta 300 pines, una restricción mucho mas laxa que la de eagle

@yopero: también está DipTrace para mac smiley-lol
Logged

Mercadillo electrónico. Kit iniciación a Arduino, shield LCD a color y más cosas!

Offline Offline
God Member
*****
Karma: 7
Posts: 635
View Profile
WWW
 Bigger Bigger  Smaller Smaller  Reset Reset

@chiva pero es sólo un trial para 30 días. Si lo quieres para siempre cuesta 65 €.

@yOPERO al final esto se sabe cómo empieza pero no cómo termina. Quiero decir que dentro de un tiempo quién sabe si haré algo a otro nivel así que veo una buena apuesta de futuro el terminar de liarme con Eagle, el primer susto ya lo he pasado  smiley-eek
Logged


Madrid
Offline Offline
Sr. Member
****
Karma: 5
Posts: 481
Life isn't about finding yourself, life is about creating yourself!!
View Profile
WWW
 Bigger Bigger  Smaller Smaller  Reset Reset

@ así que veo una buena apuesta de futuro el terminar de liarme con Eagle, el primer susto ya lo he pasado  smiley-eek

Es lo mejor, ya veras cuando le cojas el truco!
Logged

Engineering is the art of
making what you want from
things you can get.



[SOLUCIONADO]

Offline Offline
Edison Member
*
Karma: 23
Posts: 1375
View Profile
 Bigger Bigger  Smaller Smaller  Reset Reset

@Cheyenne: la version de 300 pines es gratis para siempre, la trial de 30 dias es para la versión sin límite ninguno.
A mi diptrace me parece muchísimo mas "user friendly" que Eagle, pero bueno... cada uno que coja el que le guste/sirva.
Logged

Mercadillo electrónico. Kit iniciación a Arduino, shield LCD a color y más cosas!

Madrid
Offline Offline
Sr. Member
****
Karma: 5
Posts: 481
Life isn't about finding yourself, life is about creating yourself!!
View Profile
WWW
 Bigger Bigger  Smaller Smaller  Reset Reset

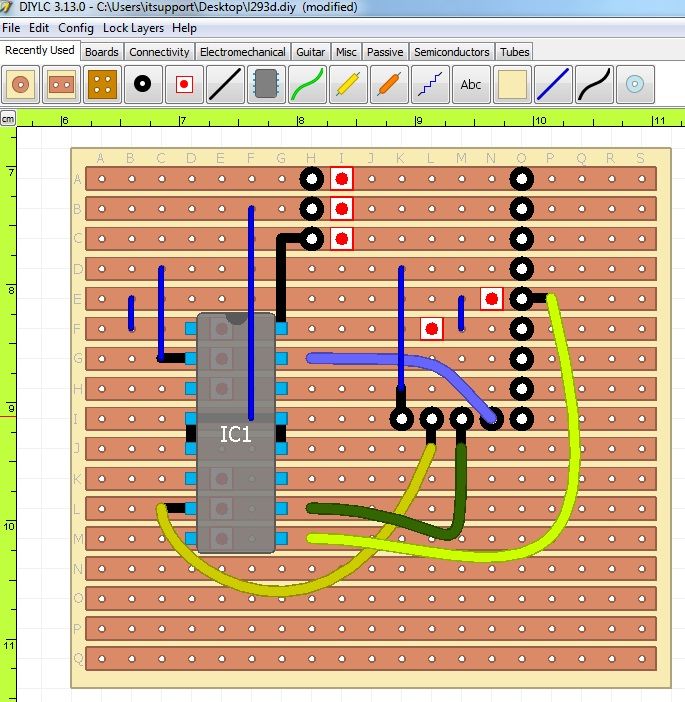

Yo uso esto para prototipos rapidos en perfboards(lineas y topos) y PCBs caseras.

http://code.google.com/p/diy-layout-creator/(Multiplataforma)

Para los chapuzas como yo, da hasta la opción de poner jumpers.  smiley-grin



« Last Edit: September 20, 2012, 12:22:56 pm by yOPERO » Logged

Engineering is the art of
making what you want from
things you can get.



[SOLUCIONADO]
