Topic: Funduino joystick shield + LCD 5110 (Read 511 times) previous topic - next topic

tedour

Bonjour,

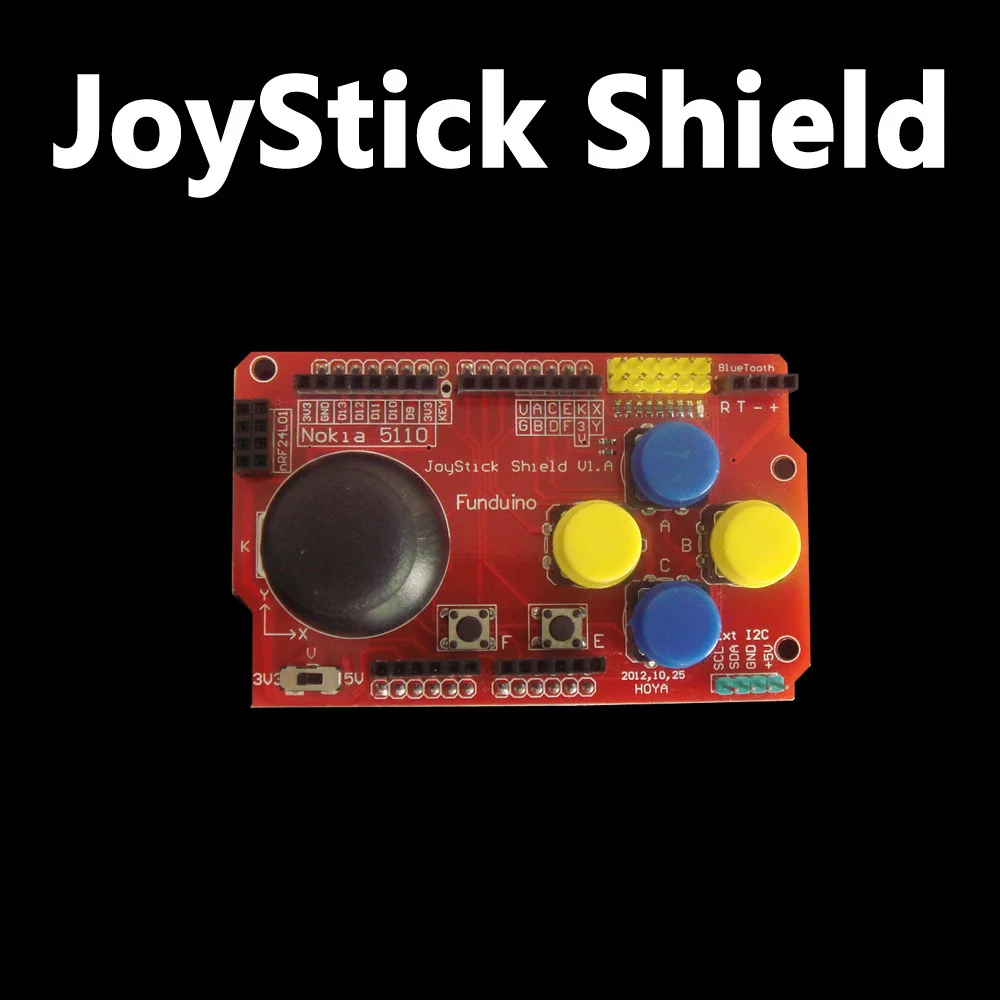

je viens de recevoir un shield Joystick de ce type


Il est possible de connecter dessus un écran Nokia 5110.


J'ai donc cet écran 5110 mais les pins ne correspondent pas...


J'ai trouvé ce post qui soulève ce problème, mais je ne comprends pas vraiment la problématique (est-ce que certains écrans 5110 sont incompatibles ? ou est seulement un problème de brochage ?)
D'avance, merci !

hameau

Salut,
Il n'est pas possible de connecter directement le LCD sur le shield, par contre pas de problème en faisant les connexions avec des câbles, c'est que que j'ai fait pour un projet.



fdufnews

#2
Sep 01, 2017, 07:17 pm Last Edit: Sep 01, 2017, 07:18 pm by fdufnews
C'est un problème de brochage. Celui que tu montres n'a pas un brochage compatible de la carte FUNDUINO.

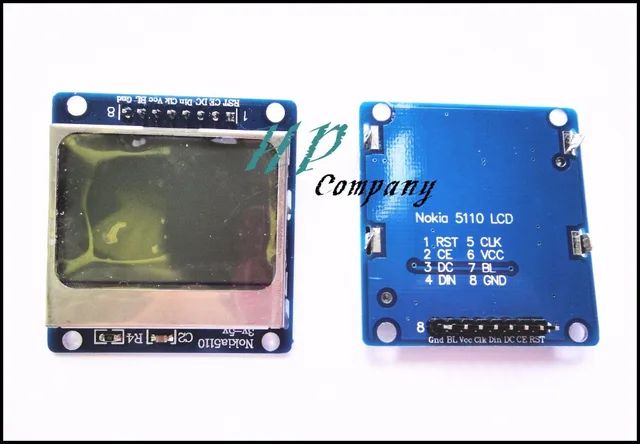

Voilà un exemple de ce qu'il te faudrait http://www.dx.com/p/arduino-1-6-lcd-display-screen-for-nokia-5110-red-silver-140226#.WamV_Z-YGkA


tedour
