Hallo zusammen,
nachdem meine Sammelbestellung der Protoshields so gut verlaufen ist, habe ich das nächste Projekt geplant.
Ich würde gerne Lochrasterplatinen in FR4-Ausführung herstellen lassen.
Es ist soweit auch schon alles geplant und ein Angebot habe ich auch schon.
Diese Leiterplatten in FR4 sind mir bei den Händlern eigentlich immer viel zu teuer, daher die Idee einer Sammelbestellung.
Die Preise können sich meiner Meinung nach auch echt sehen lassen.
Folgende Daten habe ich mir für die Platinen überlegt
- FR4-Material
- Gelber Lötstopplack - weiß wird schnell dreckig, auf schwarz findet man SMD-Bauteile nicht wieder, gelb ist noch ganz angenehm, unterstützt Aufbauten mit LEDs und man kann auch nochmal was mit einem Folienstift markieren
- Schwarzer Aufdruck der Randnummern
- Bleifrei vorverzinnt
Folgende drei Typen habe ich geplant - Preise in Klammern
- 50x100mm, 1,27mm Raster, eckige Pads (1,30 Euro)
- 50x100mm, 2,54mm Raster, runde Pads (1,00 Euro)
- 100x160mm, 2,54mm Raster, runde Pads (3,20 Euro)

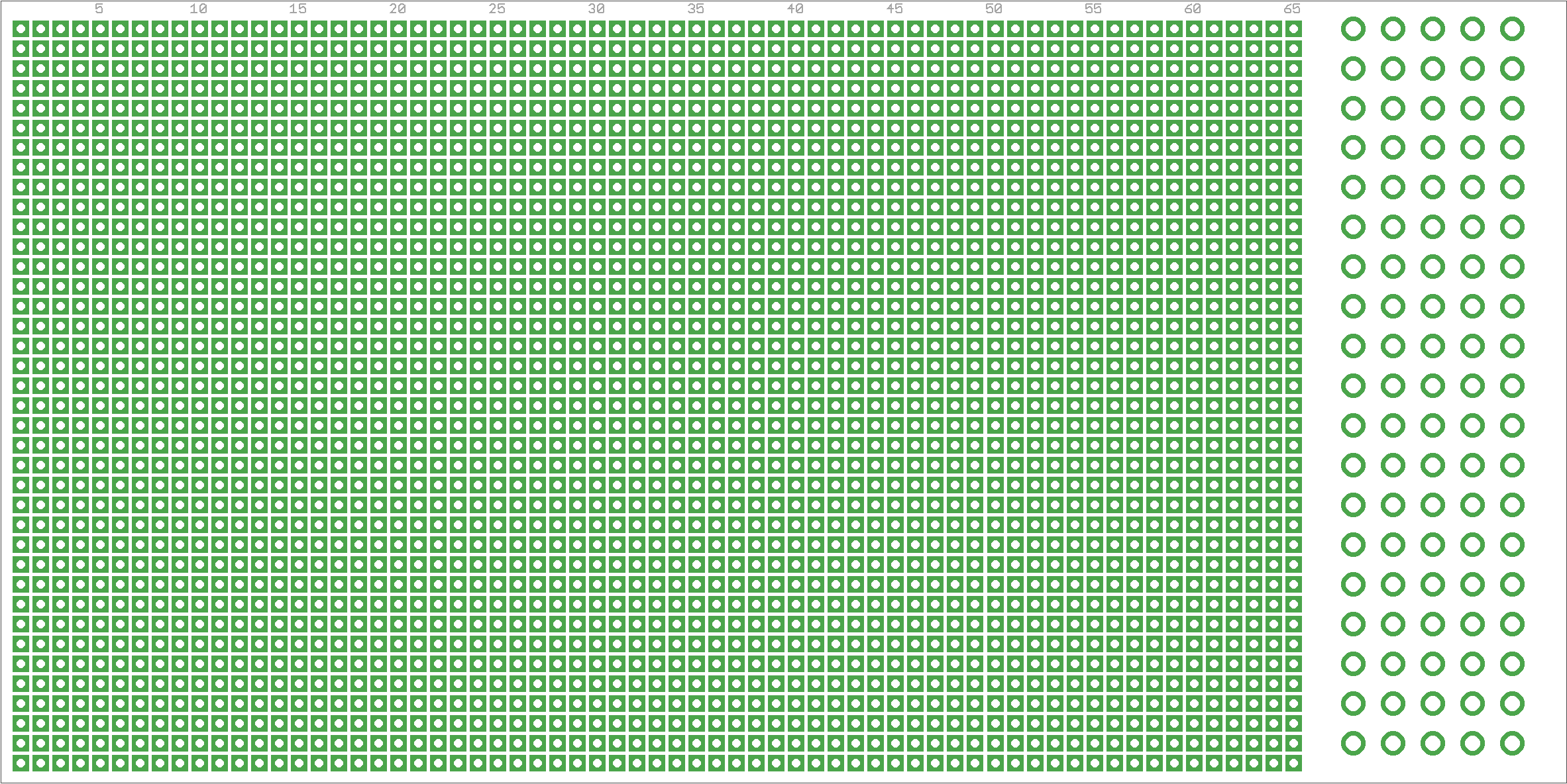

Als Anlage habe ich mal alle drei Layouts als PNG hochgeladen.
Viele Grüße,
Daniel
Liste 5x10cm; 2,54mm – 1,00 Euro
Wulffi 10x
Liste 5x10cm; 1,27mm – 1,30€
Wulffi 10x
Liste 10x16cm; 2,54mm – 3,20€
Wulffi 10x
