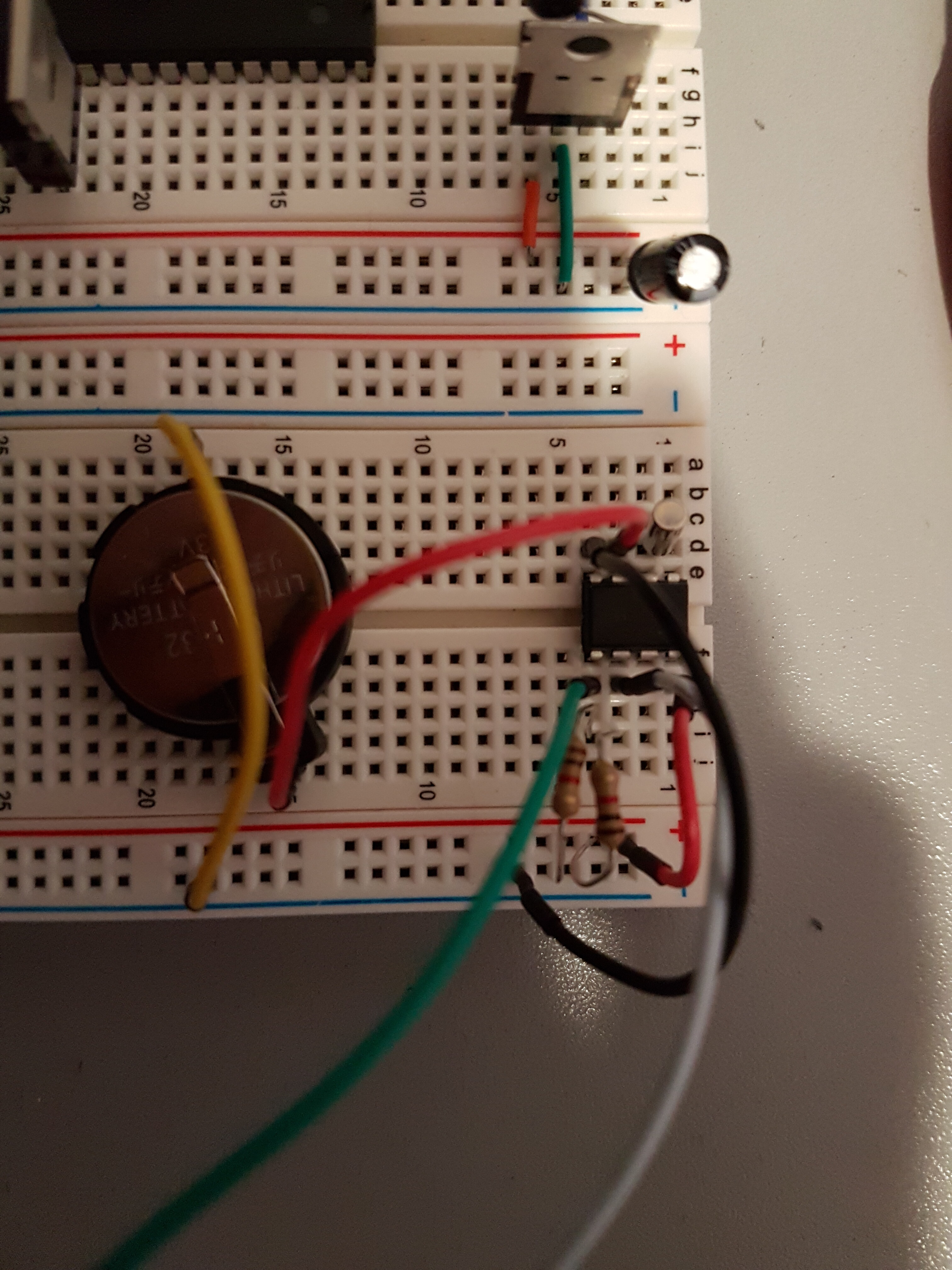

Bonjour alors j'ai un petit problème je réalise un système qui possède un écran OLED SSD1306 et un module RTC que j'ai fabriqué moi même que vous pouvais voir ci-dessous :
Tout deux sont réliés en I2C sur une carte arduino Uno R3.
Lorsque j'ai codé les modules de manière séparée, les 2 modules se sont très bien comportés et se comportent encore bien sur le montage finale lorsque je les exécute 1 par 1.
Cependant à partir du moment où j'implémente le code final aucun des 2 ne présente le fonctionnent voulu l’écran est constellé de pixels blanc et voici ce que renvoi le rtc :
Je pense que l'écran ne doit pas libéré le I2c et ainsi les données des deux modules sont corrompues.Mais je ne sais pas comment validé cette hypothèse ni y remédier.
Voici les partis du codes qui concerne ces deux modules :
/* ===============================================================
Project: BB060817
Author: Julien Turpin
Created: 29/07/2017
Arduino IDE: 1.8.3
================================================================== */
/////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////
/*----- dépendence du code ------*/
#include <OneWire.h>
#include <Wire.h>
#include <Adafruit_GFX.h>
#include <Adafruit_SSD1306.h>
/////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////
/*---- définition du code ----*/
#define bouton1 4 // connection du digital Pin 4 de l'Arduino UNO à bouton1
#define boutontemp 3 // connection du digital Pin 5 de l'Arduino UNO à boutontemp 5
#define boutonheure 6 // connection du digital Pin 6 de l'Arduino UNO à boutontemp 6
#define bouton2 7 // connection du digital Pin 7 de l'Arduino UNO à bouton2
#define DS1307_ADDRESS 0x68 // addresse du capteur de temp
#define DS1307_CONTROL 0x07 // Registre
/*--------------------------------------------------------------------------------------------------*/
#define OLED_RESET 4
Adafruit_SSD1306 display(OLED_RESET);
#if (SSD1306_LCDHEIGHT != 32)
#error("Height incorrect, please fix Adafruit_SSD1306.h!");
#endif
/*--------------------------------------------------------------------------------------------------*/
/////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////
/*--------------------------------------------------------------------------------------------------*/
// défintion des variables globales
/*Modes */
int btemp;
int bheure;
/*Date et heure*/
//On déclare une structure de données qui a pour but de contenir
//les informations de date et heure en provenance ou à destination du module d'horloge.
typedef struct {
uint8_t secondes;
uint8_t minutes;
uint8_t heures;
uint8_t pm;
uint8_t jour_de_la_semaine;
uint8_t jours;
uint8_t mois;
uint8_t annees;
} DateandTime_t;
/////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////
//définition des fonctions
/*--------------------------------------------------------------------------------------------------*/
// Fonction de conversion BCD -> decimal
byte bcd_decimal(byte bcd) {
return (bcd / 16 * 10) + (bcd % 16);
}
/*--------------------------------------------------------------------------------------------------*/
// Fonction de conversion decimal -> BCD
byte decimal_bcd(byte decimal) {
return (decimal / 10 * 16) + (decimal % 10);
}
/*--------------------------------------------------------------------------------------------------*/
// fonction permettant de lire l'heure
// Si le module d'horloge est arrêté, la fonction retourne un 1
byte lecture(DateandTime_t *datetime) {
Wire.beginTransmission(DS1307_ADDRESS);
Wire.write((byte) 0); // Lecture mémoire à l'adresse 0x00
Wire.endTransmission(); // Fin de la transaction I2C
// Lit 7 octets depuis la mémoire du module d'horloge \\
Wire.requestFrom(DS1307_ADDRESS, (byte) 7);
byte raw_secondes = Wire.read();
datetime->secondes = bcd_decimal(raw_secondes);
datetime->minutes = bcd_decimal(Wire.read());
byte raw_heures = Wire.read();
datetime->heures = bcd_decimal(raw_heures & 63);
datetime->pm = 0;
datetime-> jour_de_la_semaine = bcd_decimal(Wire.read());
datetime-> jours = bcd_decimal(Wire.read());
datetime-> mois = bcd_decimal(Wire.read());
datetime-> annees = bcd_decimal(Wire.read());
return raw_secondes & 128; // lecture du 7e bit des secondes, il s'agit de CH. Si CH est à 1 le module d'horloge est arrêté.
}
/*--------------------------------------------------------------------------------------------------*/
// fonction de réglage de l'heure et de la date (possible que l'horloge de redémarrer
void ecriture(DateandTime_t *datetime) {
/* Début de la transaction I2C */
Wire.beginTransmission(DS1307_ADDRESS);
Wire.write((byte) 0); // Ecriture mémoire à l'adresse 0x00
Wire.write(decimal_bcd(datetime->secondes) & 127); // CH = 0
Wire.write(decimal_bcd(datetime->minutes));
Wire.write(decimal_bcd(datetime->heures) & 63); // Mode 24h
Wire.write(decimal_bcd(datetime->jour_de_la_semaine));
Wire.write(decimal_bcd(datetime->jours));
Wire.write(decimal_bcd(datetime->mois));
Wire.write(decimal_bcd(datetime->annees));
Wire.endTransmission(); // Fin de transaction I2C
}
/*--------------------------------------------------------------------------------------------------*/
/////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////
void loop(void) {
///////////////////////////////////////////////////////////////////////////////////////////////////////////////////
// définition des variables locales de la fonction
/* interface*/
int etatb1;
int etatb2;
int etattemp;
int etatheure;
/* Const pour le capteur de temp*/
byte i;
byte present = 0;
byte type_s;
byte data[12];
byte addr[8];
float celsius;
byte crc;
/////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////
//----------------------------------------------------------------------------------------------------------------------Acquisiontion de la date et de l'heure-----------------------------------------------------------\\
// Là on procède à la lecture de l'heure, l'affichage et la modification
/* Lit la date et heure courante */
DateandTime_t now;
// lecture des boutons de l'état du module horloge : Nul, Affichage, Modification(jour,mois,année,heure,minute,seconde)
lecture(&now);
Serial.print("Date : ");
Serial.print(now.jours);
Serial.print("/");
Serial.print(now.mois);
Serial.print("/");
Serial.print(now.annees + 2000);
Serial.print(" Heure : ");
Serial.print(now.heures);
Serial.print(":");
Serial.print(now.minutes);
Serial.print(":");
Serial.println(now.secondes);
switch (bheure) { /* le nombre d'appuis sur la touche horloge va modifier le mode, chaque mode est décrit par chacun des cas si dessous */
case 0: /* dans ce cas on affiche l'utilisateur travail sur la température ou le OLED est en veille. Ici la pression sur le bt horloge va faire bascule l'utilisateur de la température à toutes les fonctions d'horloge*/
etatheure = digitalRead(boutonheure);
if (etatheure == LOW){
bheure=1;
btemp=0;
}
break;
case 1: /*Ici affichage de la date et de l'heure. Une pression sur le bt horloge va nous diriger vers le mode de modification du jour */
display.setTextSize(1);
display.setTextColor(WHITE);
display.println(now.jours);
display.println("/");
display.println(now.mois);
display.println("/");
display.println(now.annees+ 2000);
display.setTextSize(2);
display.setTextColor(WHITE);
display.println(now.heures);
display.println(":");
display.println(now.minutes);
display.println(":");
display.println(now.secondes);
delay(100);
display.clearDisplay();
etatheure = digitalRead(boutonheure);
if (etatheure == LOW){
bheure=2;
}
break;
case 2: /*Ici modification du jour, le système reste figé durant la modification . Une pression sur le bt horloge va nous diriger vers le mode de modification du moi */
while (bheure==2){
display.setTextSize(2);
display.setTextColor(WHITE);
display.println(now.jours);
display.println("/");
display.println(now.mois);
display.println("/");
display.println(now.annees + 2000);
int etatb1 = digitalRead(bouton1);
etatb2 = digitalRead(bouton2);
if (etatb1 == LOW and etatb2 == HIGH){
now.jours = now.jours + 1;
ecriture(&now);
}
if (etatb1 == HIGH and etatb2 == LOW){
now.jours = now.jours - 1;
ecriture(&now);
}
etatheure = digitalRead(boutonheure);
if (etatheure == LOW){
bheure=3;
}
delay(100);
display.clearDisplay();
}
break;
.........
case 7: /*Ici modification des secondes, le système reste figé durant la modification . Une pression sur le bt horloge va nous rediriger vers l'affichage normale de l'heure*/
while (bheure==7){
display.setTextSize(2);
display.setTextColor(WHITE);
display.println(now.heures);
display.println(":");
display.println(now.minutes);
display.println(":");
display.println(now.secondes);
etatb1 = digitalRead(bouton1);
etatb2 = digitalRead(bouton2);
if (etatb1 == LOW and etatb2 == HIGH){
now.secondes = now.secondes + 1;
ecriture(&now);
}
if (etatb1 == HIGH and etatb2 == LOW){
now.secondes = now.secondes - 1;
ecriture(&now);
}
etatheure = digitalRead(boutonheure);
if (etatheure == LOW){
bheure=1;
}
delay(100);
display.clearDisplay();
}
break;
return;
}
switch(btemp){
case 0: /* dans ce cas on affiche l'utilisateur travail sur la température ou le OLED est en veille. Ici la pression sur le bt horloge va faire bascule l'utilisateur de la température à toutes les fonctions d'horloge*/
etattemp = digitalRead(boutontemp);
if (etattemp == LOW){
bheure=0;
btemp=1;
}
delay(100);
case 1 :
display.clearDisplay();
display.setTextSize(1);
display.setTextColor(WHITE);
display.println(" Temperature = ");
display.setTextSize(2);
display.setTextColor(WHITE);
display.println(celsius);
etattemp = digitalRead(boutontemp);
if (etattemp == LOW){
btemp = 2 ;
delay(100);
}
break;
case 2 :
while ( etattemp == 2 ){
display.setTextSize(1);
display.setTextColor(WHITE);
display.println(" Temperature = ");
display.setTextSize(2);
display.setTextColor(WHITE);
display.println(D_T);
etatb1 = digitalRead(bouton1);
etatb2 = digitalRead(bouton2);
if (etatb1 == LOW and etatb2 == HIGH){
D_T = D_T + 1;
}
if (etatb1 == HIGH and etatb2 == LOW){
D_T = D_T - 1;
}
etattemp = digitalRead(boutontemp);
if (etattemp == LOW){
btemp = 1 ;
}
delay(100);
display.clearDisplay();
etattemp = digitalRead(boutontemp);
if (etattemp == LOW){
btemp = 1 ;
}
etatb1 = digitalRead(bouton1);
etatb2 = digitalRead(bouton2);
if (etatb1 == LOW and etatb2 == HIGH){
D_T = D_T + 1;
}
if (etatb1 == HIGH and etatb2 == LOW){
D_T = D_T - 1;
}
}
break;
return;
}
Serial.println();
Serial.print("bheure=");
Serial.print(bheure);
Serial.println();
Serial.print("btemp = ");
Serial.print(btemp);
Serial.println();
delay(250);
}
